瑞能防腐设备：已被国电宁夏多晶硅项目投入使用

  现如今国电宁夏太阳能有限公司多晶硅项目一期2500吨每年已经启动，该项目采用了江苏瑞能防腐设备有限公司生产的衬氟管道件、氯化氢缓冲罐。

国电宁夏多晶硅项目简介

国电宁夏多晶硅项目是由中国国电集团控股的国电科技环保集团公司全资投资的新建项目。中国国电集团公司是电力体制改革后国务院批准成立的五大全国性发电企业集团之一，是经国务院同意进行国家授权投资的机构和国家控股公司试点企业。主要从事电源的开发、投资、建设、经营和管理，组织电力（热力）生产和销售，以及煤炭、发电设施、新能源、交通、高新技术、环保产业、技术服务、信息咨询等电力业务相关的投资、建设、经营和管理。 国电宁夏多晶硅项目是国电科技环保集团有限公司太阳能产业发展战略重要组成部分，项目规划建设年产5000吨多晶硅，总投资50亿元人民币，项目分两期建设。一期2500吨/年工程建设投资30亿元，已于2008年10月28日开工，计划2010年6月机械竣工，2010年10月完成试车、性能考核后，正式投入商业运行。

多晶硅项目是如此重要，能够被国电宁夏太阳能公司投入使用，相信瑞能防腐设备生产的衬氟管道件、氯化氢缓冲罐定有其他产品不可逾越的“优越性”。下面不妨一览瑞能防腐设备的“过人之处”。

瑞能防腐设备的“先进”技术

1.四氟管道件技术

瑞能防腐生产的衬四氟管道管件采用了目前世界最领先的衬里工艺技术，每道工序都经过严格的把关，所生产出来的产品都符合相关行业的标准。

PTFE衬里直管及管配件俗称松衬管。此工艺采用PTFE棒材车削成的薄膜，缠绕烧结成形。适用于常压、正压的输送管路（如三废处理管路等），不宜用于有负荷的管路（如泵进、出品处及由落差或突然冷却等能产生的负压的管路）。

PTFE紧衬直管及管配件。制造工艺：先将若干层PTFE薄膜绕在模具上，再将钢丝（φ0.5-1mm）螺旋形地缠绕在PTFE薄膜上，后在钢丝外面再缠绕若干层PTFE薄膜，最后放在炉中烧结成形。用这种工艺制作的PTFE衬里管，内壁光滑，外壁由于钢丝的体积及其外弹力量，形成螺旋形线波纹。将它衬入钢管内，并在PTFE衬里管外壁与钢管内壁之间的空隙外灌满填充树脂（排出残留空气）。这种填充树脂能与钢管紧密粘在一起。同时，它能紧紧地包裹在螺旋形的PTFE衬管外壁上，填充树脂固化后，就形成了与衬里外壁波纹相咬合的螺旋形波纹。这种结构，类似于螺母与螺栓的结合。它一方面能使PTFE衬里的热胀冷缩得到有效的限制和补偿；另一方面，利用钢丝的刚度明显地提高PTFE衬里耐负压的能力。
     PTFE推（挤）压管紧衬直管。制造工艺：首先采用进口PTFE、PFA、FEP、PVDF粉末，推（挤）压成管子，然后将它强行拉入无缝钢管（衬管外径略大于钢管内径1.5-2mm），形成无间隙紧衬。为了消除应力,将它放在炉中，加温230℃进行恒温处理，使之适应在230℃以下的温度中使用。同时推（挤）压管的轴向抗拉强度比缠绕管明显要好。此管道具有理想的耐正、负压能力。

2. 氯化氢缓冲罐技术

板衬工艺在国际上已广泛应用，在国内也被一些用户所接受，它所用衬里材料含辅助材料均由国外专业厂家所提供，工艺先进，质量可靠保证、能解决化工行业对洁净、温度和耐腐蚀的三大难题，更解决了它不受制造设备的限制，目前在多晶硅、环氧丙烷项目上，成功地制造了直径在5米、长15米以上的大型储罐的衬氟防腐，深受用户的好评。项目中的氯化氢缓冲罐是直径3米、长度15米的大型化学槽罐，我公司采用板材衬里技术，板材衬里技术则不受槽罐尺寸的影响。对于一些有弧度的非平整部位，也同样可以采用预加热成型的技术使板材与内壁非常贴合。氯化氢缓冲罐选用了国外进口的ECTFE衬里材料：ECTFE最高可以耐受到150C，完全符合氯化氢缓冲罐的最高耐受温度要求。ECTFE的材料价格比FEP略低，可以降低成本。ECTFE是一种容易焊接和粘贴的材料，非常适合衬里的加工。ECTFE的热膨胀系数小，内衬不易变形移位。ECTFE是一种全面耐腐蚀的含氟材料。ECTFE不仅具有传统氟塑料耐温、耐腐蚀的优异性能，而且耐小分子渗透，例如本项目的氯化氢。其主要特性为：

（1）耐强酸和强碱，pH可达1-14。

（2）可抵御小分子气体的渗透，包括氧、二氧化碳、氯气、氯化氢气体。

（3）高纯，析出率极低，符合光伏行业的纯净要求。

（4）优异的电性能。

（5）使用温度宽泛，从超低温至150℃。

（6）耐侯性能佳。

（7）阻燃（限氧指数大于52%），比传统的氟塑料更不易燃烧。

（8）表面极其光滑，是所有氟塑料中表面最光滑的，摩擦系数很小。机械性能强，比传统的氟塑料更硬、更坚固、耐磨损性能更佳。

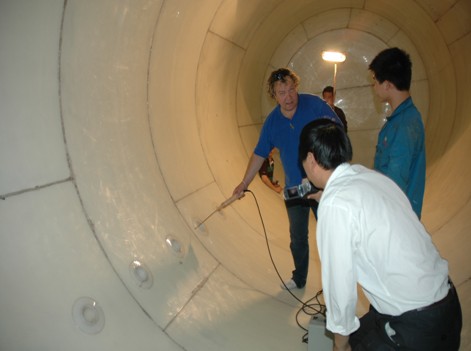

板衬工艺流程主要包括：内壁处理、贴板、焊接、检测等等。

瑞能防腐用于ECTFE板材焊接的惰性气体制造设备，采用德国进口主机PSA氮气制造设备，一次性制取纯度大于９.99％的氮。

瑞能防腐已成功将ECTFE板材衬里运用于多晶硅项目和石化项目；而国外ECTFE板材的衬里技术已有20多年的应用历史。例如1991年至1993期间共用ECTFE板材内衬装备了10艘挪威的大型海上化学品运输船，其中涉及的介质有98%的硫酸、氯化氢、50%的氢氧化钠等多种复杂的高腐蚀性化学品，这些船只目前仍在使用中。而近年来陆续还有新的投入使用。至于近年来在化工、电子、医药、环保等行业的应用更是举不胜举。

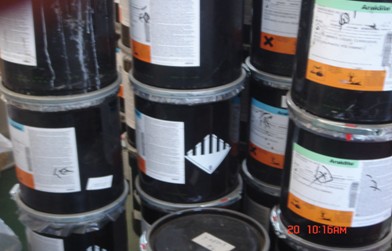

瑞能防腐还有与ECTFE板材内衬专门配套的进口粘胶剂。

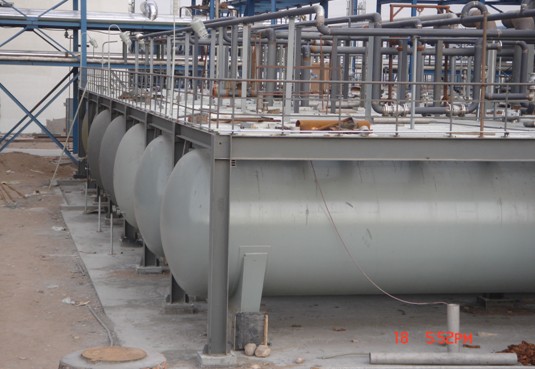

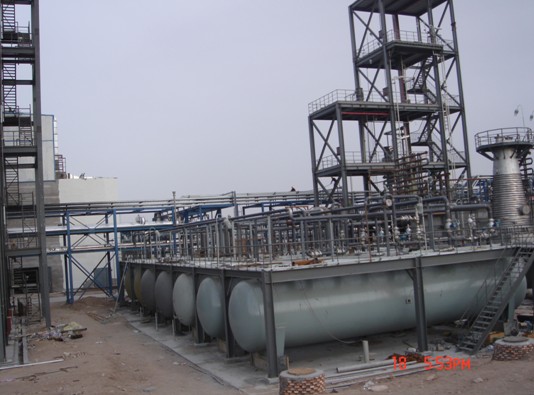

投入使用中的氯化氢缓冲罐

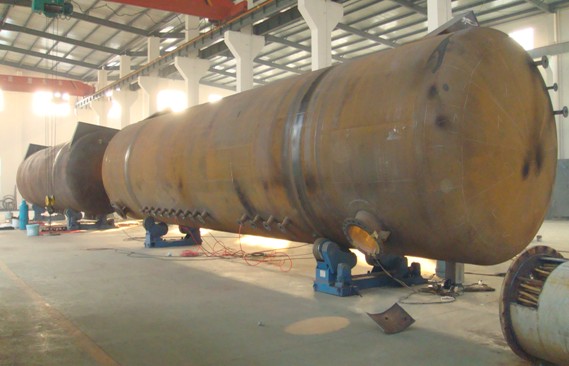

正在施工的两台Φ3000*15536氯化氢缓冲槽

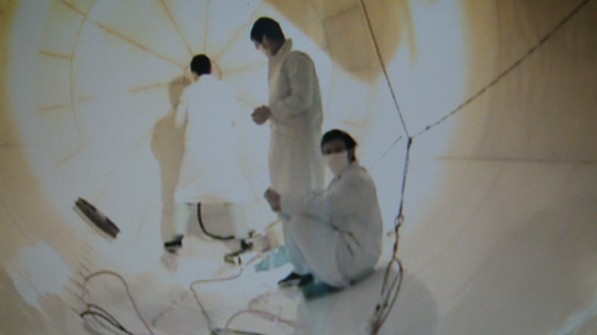

工人正在焊接操作
